くい込み銅管継手
くい込用スリーブ
SW型

くい込ジョイント
SC型
くい込ジョイント用
ナットSJ-H型
メスくい込ジョイント
SM−1型
中間くい込ジョイント
SU型
・ロックN付
くい込ジョイント
SUN型
くい込チーズSTT型
・くい込エルボ
SL-1型

中間くい込エルボ
SLL型


 ■くい込用スリーブSW型
コード No. 呼称 適用管外径
L
D
510001 SW-6 6 9
510003 SW-8 8 9
510005 SW-10 10 10
510006 SW-12 12 10
510008 SW-15 15 10

ページTOP


 ■くい込ジョイントSC型
コード
No.
呼称
取付ネジ
適用管外径
六角対辺
ナット適合ネジ
(約)全長
R(PT) D A B Y L
501001 SC1/8PT-6 1/8 6 14 14 M12 P1.5 36
501002 SC1/4PT-6 1/4 6 14 14 M12 P1.5 37
501005
SC1/8PT-8 1/8 8 17 17 M14 P1.5 37
501006 SC1/4PT-8 1/4 8 17 17 M14 P1.5 39
501007 SC3/8PT-8 3/8 8 19 17 M14 P1.5 41
501011 SC1/4PT-10 1/2 10 17 19 M16 P1.5 41
501012 SC3/8PT-10 3/8 10 19 19 M16 P1.5 42
501013 SC1/2PT-10 1/2 10 23 19 M16 P1.5 46
501014 SC1/4PT-12 1/4 12 19 21 M18 P1.5 42
501015 SC3/8PT-12 3/8 12 19 21 M18 P1.5 43
501016 SC1/2PT-12 1/2 12 23 21 M18 P1.5 47
501019 SC3/8PT-15 3/8 15 23 26 M22 P1.5 46
501020 SC1/2PT-15 1/2 15 23 26 M22 P1.5 49


ページTOPヘ

 ■くい込ジョイント用ナットSJ−H型
コード
No.
呼称
適用管外径
六角対辺 ミリネジ (約)全長
D A Y L
509001 SJ-H6 6 14 M12 P1.5 15
509003 SJ-H8 8 17 M14 P1.5 15
509005
SJ-H10 10 19 M16 P1.5 16
509006 SJ-H12 12 21 M18 P1.5 17
509008 SJ-H15 15 26 M22 P1.5 19

ページTOPへ

 ■メスくい込ジョイントSM−1型
コード
No.
呼称
取付ネジ
適用管外径
六角対辺
ナット適合ネジ
(約)全長
Rc(PT) D A B Y L
503001 SM1/8PT-6 1/8 6 14 14 M12 P1.5 32
503002 SM1/4PT-6 1/4 6 17 14 M12 P1.5 34
503005
SM1/8PT-8 1/8 8 17 17 M14 P1.5 33
503006 SM1/4PT-8 1/4 8 17 17 M14 P1.5 35
503007 SM3/8PT-8 3/8 8 21 17 M14 P1.5 37
503011 SM1/4PT-10 1/4 10 17 19 M16 P1.5 36
503012 SM3/8PT-10 3/8 10 21 19 M16 P1.5 38
503013 SM1/2PT-10 1/2 10 26 19 M16 P1.5 42
503014 SM3/8PT-12 3/8 12 21 21 M18 P1.5 39
503015 SM1/2PT-12 1/2 12 26 21 M18 P1.5 43
503018 SM1/2PT-15 1/2 15 26 26 M22 P1.5 45

ページTOPへ

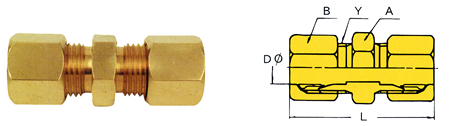

 ■中間くい込ジョイントSU型
コード
No.
呼称
適用管外径
六角対辺
ナット適合ネジ
(約)全長
D A B Y L
502001 SU-6 6 14 14 M12 P1.5 46
502003 SU-8 8 16 17 M14 P1.5 50
502005 SU-10 10 19 19 M16 P1.5 51
502006 SU-12 12 21 21 M18 P1.5 54
502008 SU-15 15 24 26 M22 P1.5 58

ページTOPへ

 ■ロックN付くい込ジョイントSUN型
コード
No.
呼称
適用管外径
六角対辺
ナット適合ネジ
(約)全長
D A B Y L
505001 SUN-6 6 17 14 M12 P1.5 65
505002 SUN-8 8 19 17 M12 P1.5 68
505003 SUN-10 10 21 19 M16 P1.5 70
505004 SUN-12 12 23 21 M18 P1.5 75
505005 SUN-15 15 26 26 M22 P1.5 79

ページTOPへ

 ■くい込チーズSTT型
コード
No.
呼称
適用管外径
六角対辺
ナット適合ネジ
(約)全長
D A Y L
508001 STT-6 6 14 M12 P1.5 32
508003 STT-8 8 17 M14 P1.5 32
508005 STT-10 10 19 M16 P1.5 37
508006 STT-12 12 21 M18 P1.5 43
508008 STT-15 15 26 M22 P1.5 48

ページTOPへ

 ■くい込みエルボSL-1型
コード
No.
呼称
取付ネジ
適用管外径
六角対辺
ナット適合ネジ
(約)全長
(約)全長
R(PT) D A Y L1 L2
506001 SL1/8PT-6 1/8 6 14 M12 P1.5 22 32
506002 SL1/4PT-6 1/4 6 14 M12 P1.5 22 32
506005
SL1/8PT-8 1/8 8 17 M14 P1.5 22 32
506006 SL1/4PT-8 1/4 8 17 M14 P1.5 22 32
506007 SL3/8PT-8 3/8 8 17 M14 P1.5 26 36
506011 SL1/4PT-10 1/4 10 19 M16 P1.5 26 37
506012 SL3/8PT-10 3/8 10 19 M16 P1.5 26 37
506013 SL1/2PT-10 1/2 10 19 M16 P1.5 32 43
506014 SL3/8PT-12 3/8 12 21 M18 P1.5 32 43
506015 SL1/2PT-12 1/2 12 21 M18 P1.5 32 43
506018 SL1/2PT-15 1/2 15 26 M22 P1.5 37 48

ページTOPへ

 ■中間くい込エルボSLL型
コード
No.
呼称
適用管外径
六角対辺
ナット適合ネジ
(約)全長
D A Y L
507001 SLL-6 6 14 M12 P1.5 32
507003 SLL-8 8 17 M14 P1.5 32
507005 SLL-10 10 19 M16 P1.5 37
507006 SLL-12 12 21 M18 P1.5 43
507008 SLL-15 15 26 M22 P1.5 48
